缓冲床特点
■缓冲床和缓冲托辊组对比表
|
特点 |
缓冲床 |
传统缓冲托辊组 |
|
防撕裂 |
缓冲床的纵向设置，与皮带运行的方向一致，可有效防止皮带撕裂 |
缓冲托辊组间距大，且托辊轴向与皮带运行方向垂直，物料中的钢筋等异物容易插入皮带，卡在托辊间，从而撕裂皮带；其次，缓冲托辊也可能在重力冲击下产生跳动而蹦出托辊架槽，造成无法回位，卡住皮带。 |
|

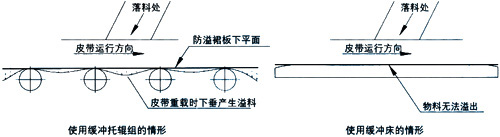

防溢效果好，且防止皮带跑偏 |
缓冲条整体托住皮带，落料时皮带不会凹陷，因此有效导正落料，防止皮带跑偏，防止溢料。 |
缓冲托辊组重载时会引起皮带下陷，密封效果不好。 |
|
整体缓冲效果好 |
缓冲床提供落料区皮带的全面支撑，整体缓冲效果优异。 |
缓冲托辊组均是单一的形式，缓冲效果差 |
■除以上优点外，缓冲床还有以下特点：

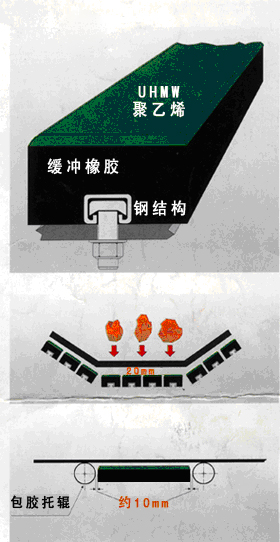

◇缓冲条的表面材料HMW-PE表面光滑且耐磨，可减少摩擦阻力，从而降低物料对皮带的冲击o
◇现场安装维护简便，可调节角度，左右侧床均可平放，以利整套由输送机侧面滑入安装，缓冲条可单支或单侧更换，旋松T型罗栓即可快速更换缓冲条。

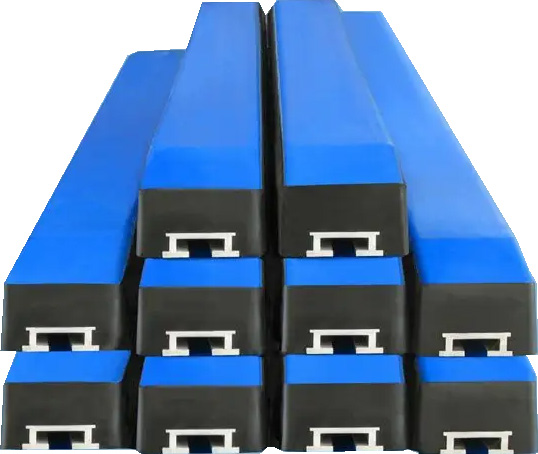

■缓冲条技术参数
◇UHMW-PE超高分子量聚乙烯板材：520万分子(或定制进口920万分子)
抗拉强度：220kgf／cm2以上 (依ASTMD638测试标准)
抗冲击强度：100kgf／cm2以上 (依ASTM口256测试标准)
耐磨耗型：6mg以下（依ASTM D4060-01标准，1000g,cs-17,1000转）
摩擦系数：0.3以下(依ASTM D1894—01标准，配合物为输送胶带)
剥离系数：UHMW PE板和橡胶：50kgf／25mm(依ASTMD903标准)
橡胶和结合槽：60kgf／25mm(依ASTMD903标准)
◇缓冲层NR(天然橡胶)
抗拉强度：180kgf／cm2上(依ASTM D412 -98a)
伸长率：400％以上(依ASTMD412 98a)
硬度：55±5(shoreA)
■缓冲支座
采用材质为Q235A
防腐采用烤漆处理
缓冲床外形尺寸
缓冲床型号外形尺寸表
|
型号 |
皮带宽度 |
L1 |
CH |
N |
E |
A |
L2 |
Q |
P |
缓冲条数N |
重量（kg) |
||
|
左 |
中 |
右 |
|||||||||||
|
PT-IB-060×120 |
650 |
1200 |
185 |
3 |
950 |
890 |
240 |
220 |
160 |
2 |
2 |
2 |
260 |
|
PT-IB-080×120 |
800 |
1200 |
188 |
3 |
1150 |
1090 |
270 |
220 |
160 |
2 |
2 |
2 |
305 |
|
PT-IB-100×120 |
1000 |
1200 |
216 |
3 |
1350 |
1290 |
370 |
220 |
160 |
3 |
3 |
3 |
390 |
|
PT-IB-120×120 |
1200 |
1200 |
246 |
3 |
1600 |
1540 |
420 |
220 |
160 |
3 |
3 |
3 |
495 |
|
PT-IB-140×140 |
1400 |
1400 |
251 |
3 |
1810 |
1750 |
500 |
220 |
160 |
4 |
4 |
4 |
620 |
|
PT-IB-160×140 |
1600 |
1400 |
296 |
4 |
2050 |
1990 |
580 |
240 |
180 |
4 |
4 |
4 |
740 |
|
PT-IB-180×160 |
1800 |
1600 |
315 |
4 |
2280 |
2210 |
720 |
240 |
180 |
5 |
5 |
5 |
1050 |
|
PT-IB-200×180 |
2000 |
1800 |
342 |
4 |
2500 |
2420 |
720 |
240 |
180 |
5 |
5 |
5 |
1340 |
注：1、缓冲床两边与托辊的距离可设200mm。

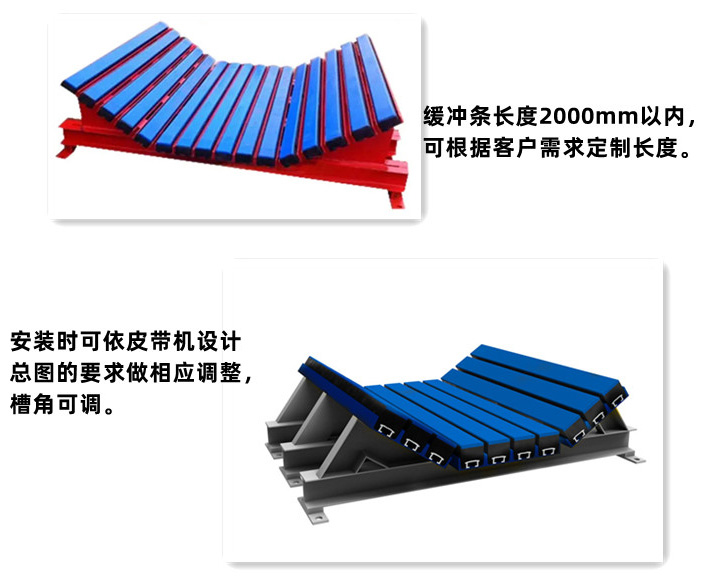

2、以上所有数据可依皮带机设计总图的要求做相应调整，槽角可调。
3、缓冲条长度2000mm以内可依实际设计要求制作。
4、CH值可配合槽形托辑中间托辊高度设计。
