双向拉绳开关(自动复位)

一、用途:

双向拉绳开关是用于胶带运输机现场紧急故障停车的一种保护装置,对人身安全及皮带运输机构起保护作用。

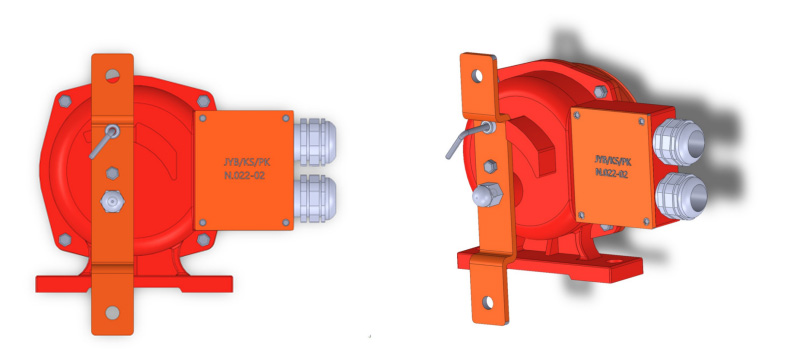

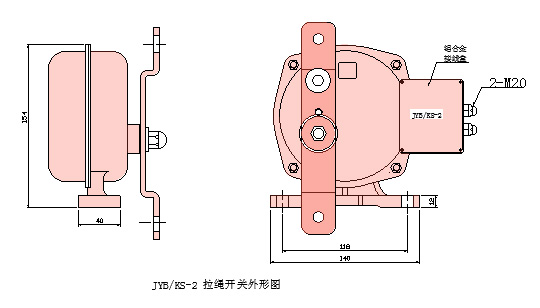

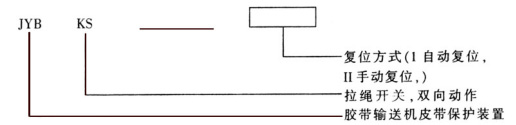

二、外形及型号含义:


三、主要技术指标

型  号 KS—I KS—II
触点数量 常开1个  常闭1个 常开2个  常闭2个
触点容量 ~380V  电流3A
~220V/5A
~380V  电流3A
~220V/5A
动作行程 20±2mm 20±2mm
极限行程 70±2mm 70±2mm
动 作 力 8-12±2Kg 8-12±2Kg
复位方式 自动复位 手动复位
使用寿命 10万次 10万次
防护等级 IP65 IP65
绝缘电压 AC2500V  试验1分钟 AC2500V   试验1分钟

四、工作原理:

本产品I、II型采用移动凸轮结构,当拉动任意一侧拉绳时,便驱动凸轮,使开关动作转换发出停机信号,I型采用自动复位,II型采用手动复位。

五、安装及接线

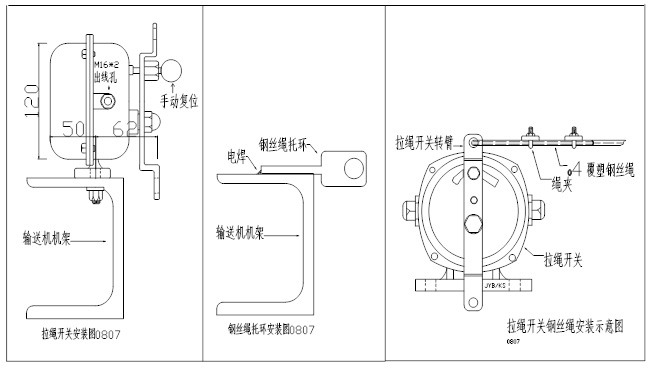

1、安装:

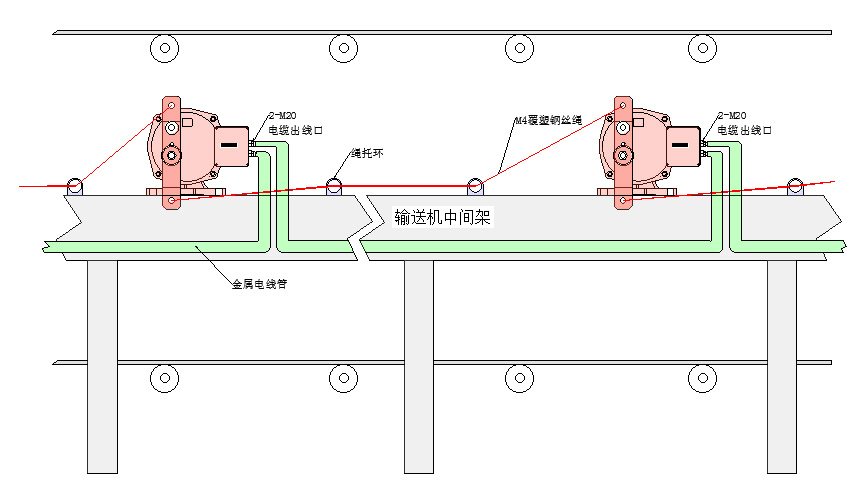

根据简图,用M10×30螺栓将开关装置固定在胶带机机架两侧,其位置满足以下要求:
(1)一般把开关安装在输送机机架上,使该装置低于胶带水平位置(也可按现场情况自制支架安装),以操作方便为宜:
(2)把拉绳(¢4mm覆塑钢丝绳)分别系在开关转臂拉环孔上,两只开关间隔距离小于40m为宜,两端拉绳要平行于胶带机沿线布置,并在间隔3—4m左右处安装托环起支撑作用,以减少其挠度。

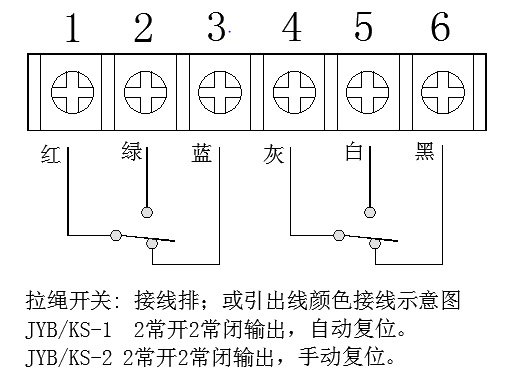

2、接线:
(1)I型拉绳开关接线说明
把后盖打开,可见开关接线栓。如有引出电缆,用户就不必打开后盖,可直接和开关的引出电缆线相接,接线时,可用万用表检验出常开、常闭触点,以防错误,接好后用防水胶带绝缘并套好绝缘护套。
(2)II型拉绳开关接线与I型相同。


注意事项:

1、接线联接可靠,绝缘密封。

2、拉绳开关安装完毕后,两侧拉绳松紧适宜,挠度小,拉拉绳后,开关能可靠复位。
