JYB/ZF振动防闭塞装置

一、概述：

ZF型振动防闭塞装置是采用可调激振力的YZO型振动电机为激振源的  通用型防闭塞装置，能有效地防止和消除料仓、料罐或料斗内物料的起拱、管状通道、粉仓等闭塞现象的专用设备，以保证料流畅通。本装置可广泛用于电力、煤炭、建材、矿山、化工、冶金、铸造、轻工、粮食、交通等各种行业。

二、结构形式：

ZF型振动防闭塞装置为上部是YZO型振动电机，下部是底架（需用户自已配），用高强度螺栓联接。（本装置通过电器控制箱与系统程控和堵塞检测器连接，是输煤自动化系统中的一个组成部分。电控箱为用户选配件，需单独订货）。

三、安装位置及方法

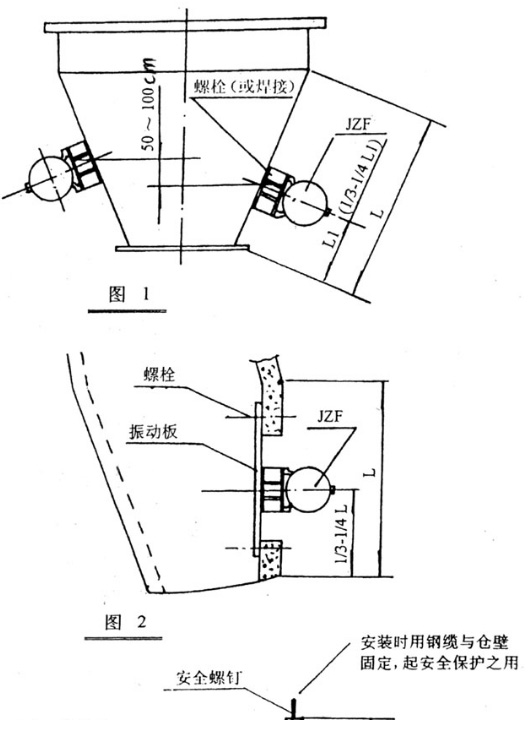

1、全钢板料仓，ZF型防闭塞装置应焊接或用螺栓联接在料仓仓壁上  如图1所示。

2、上部为混凝土料仓，下部为钢制料仓，ZF型防闭塞装置应按装在钢 制料斗壁上，如图1所示。

3、全混凝土和带加强筋钢制料仓，在仓内应附设振动板，ZF型振动防闭塞装置应按装在振动板上，如图2所示。

4、贮存纯粗块物料的料仓，这种料仓无论形状如何，均应在仓内附设振动板，ZF型振动防闭塞装置按装在振动板上。

5、溜槽，ZF型振动防闭塞装置应按装在溜槽易粘、堵塞的部位上。

6、振动力的传递范围一般为4~5m，用户可根据料仓的大小，确定整个料仓应安装的台数。

7、如果将两台ZF型振动防闭塞装置对称按装，应上下错开50~100cm，以避相互干扰。

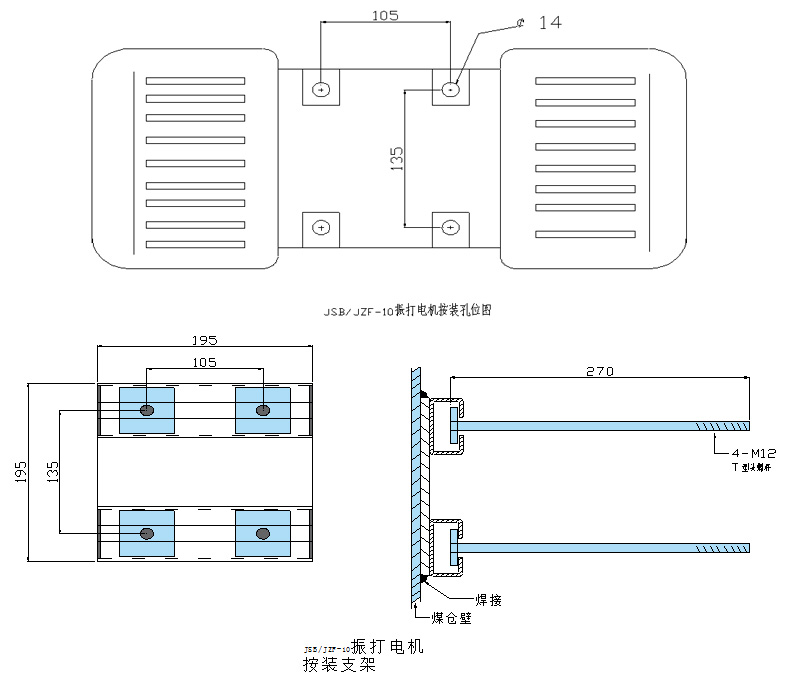

8、ZF型振动防闭塞装置其底架，用户根据需要选购，振动板  其尺寸为700×530，厚度为10~20，用户自已配。

9、需要开口的料仓，其开口尺寸为650×480

四、ZF型振动防闭塞装置规格参见表：

ZF型振动防闭塞采用三相电源，频率50赫，电压380伏。本装置具有高效 能、低噪声、低能耗、寿命长、激振力可调节等优点。

五、ZF振动防闭塞装置电控箱电气元理图及接线说明
