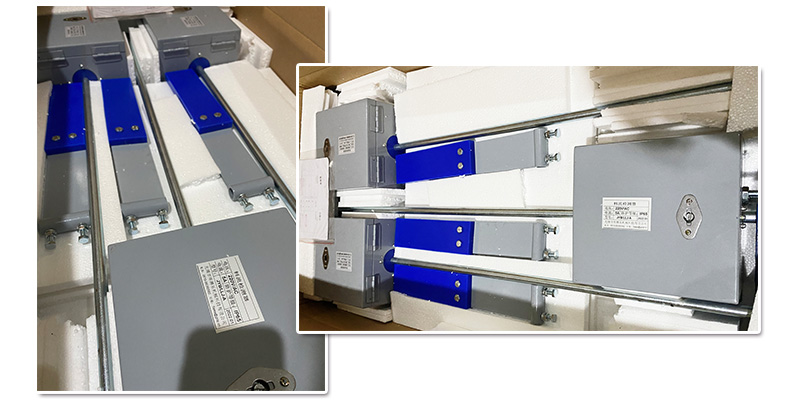

料流检测器（横臂式结构）

一、概述：

LLJ型料流检测器，是胶带运输机运送物料时作为检测物料瞬时状态的一种检测装置，也可以与洒水装置配套使用，实现有料时的自动洒水功能。

二、主要技术指标：

触点数量               常开2个

触点容量               AC480V    5A

动作角度               0 ~ 90°

触板（高分子耐磨板）   初始位置垂直胶带面，双向动作

结构形式               单臂立式结构

复位方式               自动复位

使用环境               -20 ~ +70℃

绝缘电压               AC2500V   试验1分钟

三、工作原理：

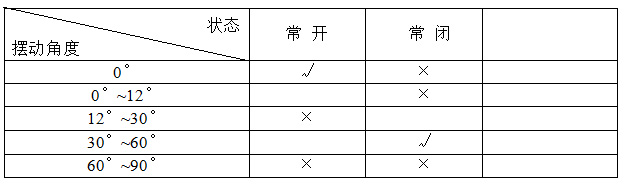

LLJ型料流检测器采用微动开关，静止状态时有常开接点二个，用户可根据需要进行安装，不同的角度有不同的触点输出。这样在控制室内就可观察到现场物料输送情况，其工作原理见简图：当胶带机正常运行，胶带上无物料时，本检测器触板处于静止垂直于水平胶带面，此时第一组开关为常开状态。胶带上有物料时，触板被物料推动而发生偏转（包括正向、逆向运行）其工作状态见表：

四、安装：

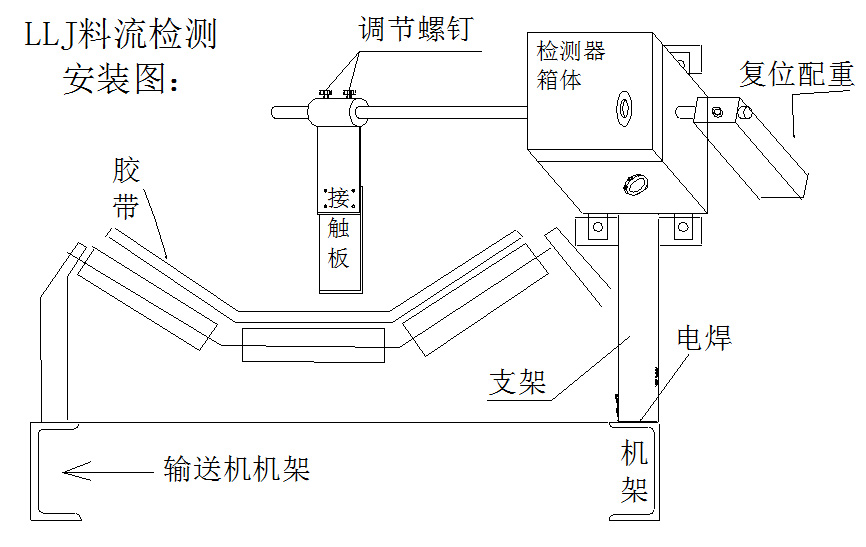

LLJ型料流检测器的安装见图：

首先将检测器用M10×30的螺栓和安装支架（槽钢）固定，根据现场实际情况，确定检测器的安装高度并使触板与胶带面垂直，这样即可把安装支架固定在机器上（可焊接也可用螺栓固定）。

五、接线：

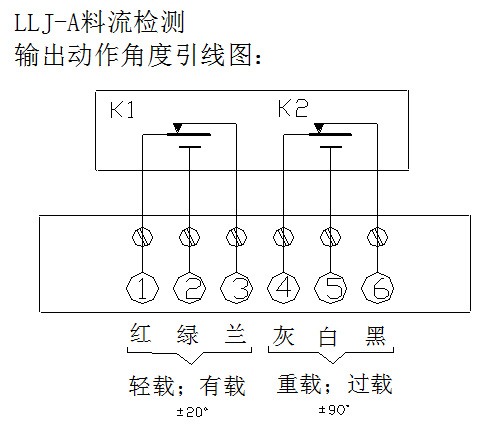

用户将电缆通过金属软管与料流检测器引出线连接

有载、轻载、重载分别由三组常开触点输出，供用户使用。
