JYB/PK跑偏开关

一、用途：

该装置用于检测胶带的跑偏量，是实行胶带跑偏自动报警和停机的一种保护装置。

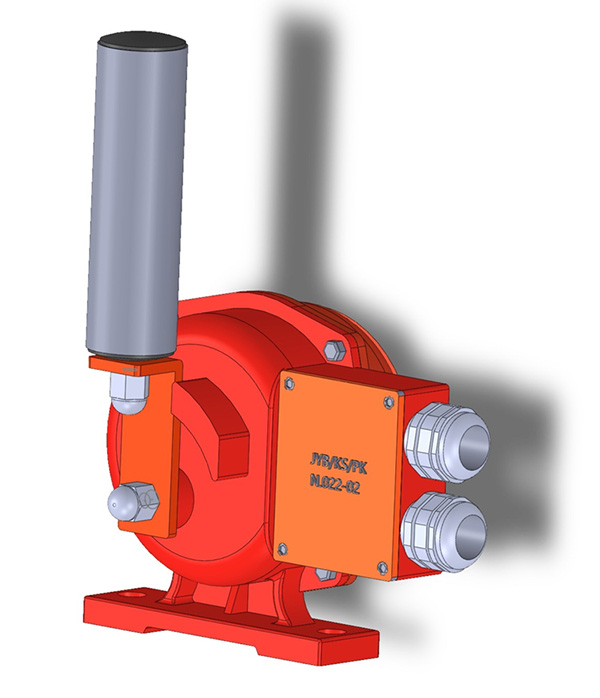

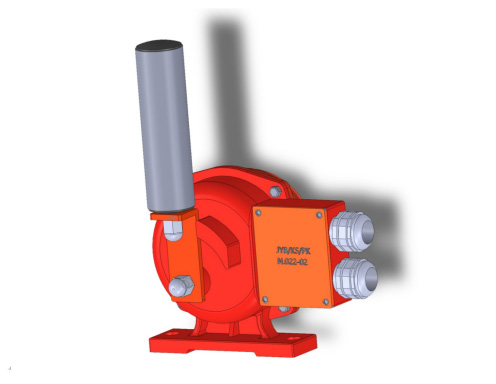

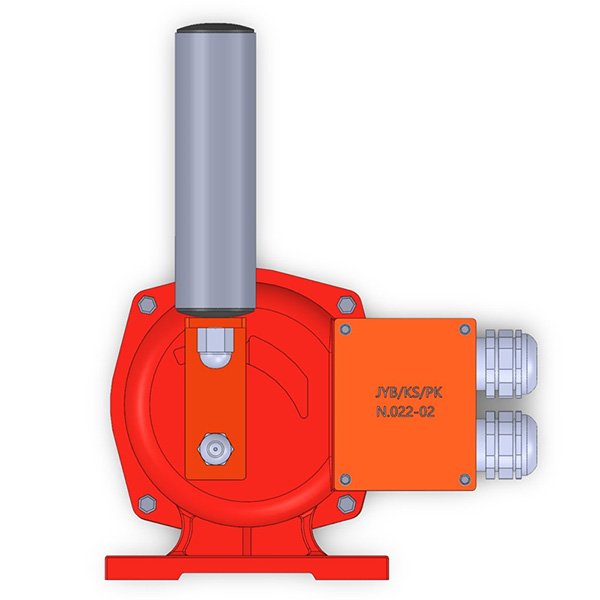

二、型号意义及外形

三、主要技术指标

四、工作原理

该产品具有两级动作功能：一级动作用于报警；二级动作用于自动停机。

当胶带跑偏与靠轮接触时，靠轮转动，当胶带挤压靠轮偏转12°时（16°），一级行程开关动作输出报警信号；当继续偏转30°（35°）时，二级行程开关输出停机信号。若将其接至控制线路中，即可实行自动停机，当胶带正常运行后，靠轮自动复位。

五、安装及接线

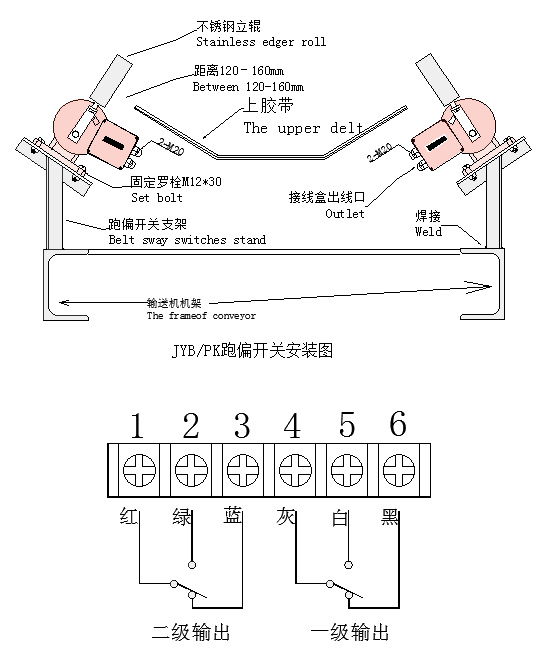

1、JYB/PK-12-30、JYB/PK-16-35两级跑偏开关的安装方法：本跑偏开关装在胶带运输机输送带两侧，安装尺寸及方法见图。

2、接线方法：
PK-12-30、PK-16-35 接线：打开后盖，把电缆和开关接线排相接就可以（如有引出线，安上图颜色区分接线），联接好后，用防水胶带绝缘，并套好绝缘护套于接头处。PK-12-30、PK-16-35 接线：打开接线盒，把电缆和开关接线排相接就可以（如有引出线，安上图颜色区分接线），联接好后，用防水胶带绝缘，并套好绝缘护套于接头处。
六、安装注意事项：
1、开关的靠轮与胶带边缘相垂直，且应保证带边位于靠轮高度的1/4~1/3
处。靠轮距胶带边缘距离，一般选在胶带自然跑偏量加30~50mm为宜（约120mm—150mm）。
2、跑偏开关应成对安装在胶带机的头、尾及中间部位，一般长度60~100M的胶带机，安装三对为宜。
3、联线联接可靠牢固，绝缘密封。
