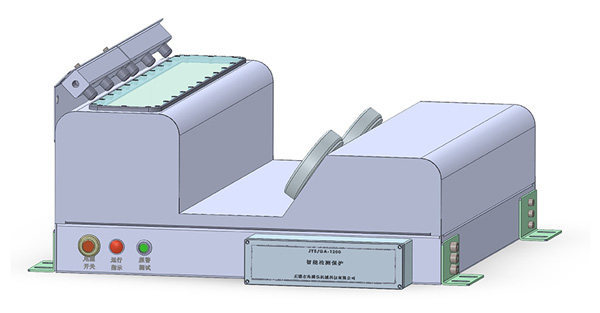

JYB/GA-120 智能识别输送机胶带防撕裂装置

一、工作原理：

JYB/GA-120智能识别输送机胶带防撕裂装置，扫描系统采用工业级三维成像系统，对运行输送机皮带背面连续扫描，采用AI人工智能识别系统对皮带撕裂、穿孔，撕裂后重叠情况作出判断。检测装置检测到胶带撕裂、破损发生时，2秒内输出开关量信号给主控系统，并通过TCP/IP网络传输故障信号和破损图像信号给主控系统，主控系统可立即切断输送机电源，避免重大胶带撕裂事故发生。撕裂长度识别尺寸小于50mm破损孔形识别尺寸小于8mm。

二、产品特点：

1、人工智能3D图像识别系统，优化的算法，准确率高，响应速度快。

2、激光光源使图像定位更准确，提高识别率。疏水不粘镜片方便清洁。

3、线阵相机；工控机；专用视频采集卡；通信板等部分组成可靠系统，

报警事件信息装置长期保存（默认设置4年）。

4、整机功耗小于200W，运行能耗低效率高。

5、外壳采用SUS304材料制造，喷涂纳米自洁涂料，IP65防护设计，环境适应性好。

6、标准电气接插件连接，方便安装维护。

三、适用范围

带式输送机连续运输能力强、运行效率高、易于实现自动控制，已经广泛用于冶金矿山；煤矿；选煤仓储；电厂；码头；水泥生产；高铁大坝建设等领域，作为大宗物料的重要运输工具。输送带是带式运输机的重要组成部分，输送带主要有普通帆布芯皮带， 合成纤维芯皮带，钢丝绳芯皮带等。随着皮带输送机朝着高速度，大规模、超长距离、大倾角 的方向发展，钢丝绳芯皮带也越来越得到广泛的使用。钢丝绳芯输送带极大地提高了拉伸 强度，但其纵向抗撕裂的能力却没有得到提高，仅为橡胶本身的强度，因而容易造成纵向撕 裂。带式输送机是厂矿生产运输的大动脉，一旦发生纵向撕裂，将会带来极大的直接和间接 损失；尤其是高速度、长距离、大倾角的钢丝绳芯输送带，其损失更大。

该设备给带式输送机高效安全运行提供了可靠保障。

四、产品型号

产品商标：苏锡广通

产品名称：智能识别输送机胶带防撕裂装置

产品型号：JYB/GA-120

产品编号：JYB/GA-120(200)-A2□□□□□□

五、技术参数：

电  源：	AC／220V±20%	功  率：	180w
使用环境：	-30℃－+65℃	适用带宽：	B=650--2000
适用带速：	0—4.5m/s	检测响应时间：	2s
检测准确率：	≥98%	使用寿命：	主机 80000H
通讯接口：	USB；TCP/IP；一远程开关线控	防护等级：	IP65
报警输出：	二常开；一常闭干接点	触点容量：	AC/220V DC/24V5A
外形尺寸：	600x605x230	重  量：	35Kg
通讯距离：	数据长距离采用光缆传输，报警干接点信号2-5Km
选型说明
JYB/GA-120	适用于带宽 B=650；800；1000；1200
JYB/GA-200	适用于带宽 B=1400；1600；1800；2000

六、安装及准备：

装置安装在受料口溜槽后2-5米位置，先把两根角钢支架与输送机中间架焊接或螺丝连接，然后把检测装置安装到角钢支架中间上，光源透镜端为胶带来料方向，调节设备连接支架减震片高度，使检测装置至高点（透镜平面）与胶带下平面距离至80-125mm左右并与胶带下平面平行。

采用防水接线盒；防水插座，电缆进口防水接线头规格 2xφ25mm。

☆、AC/220V电源线，3x1.5RVV电缆。

☆、干接点信号输出二常开，一常闭，6x1.5 RVV电缆。

☆、远程线控，2x1.5 RVV电缆。

☆、通信信号线，USB信号线，8芯超五类双绞线，光缆。

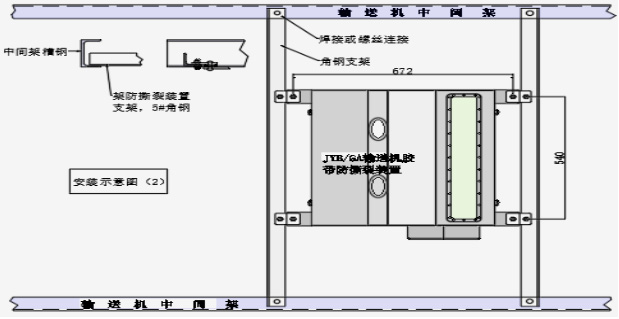

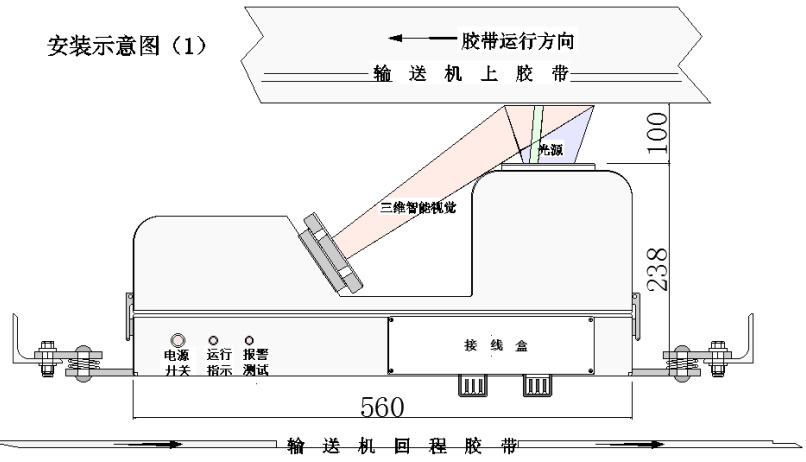

设备在输送机上安装示意图：

接线I/O示意图

七、设备调试

检查接线无误后送上220V工作电源，按下电源按钮开关，系统启动，约10S后系统进入正常工作状态。

按“测试”按钮，可发送模拟故障信号给上位机“2常开1常闭”，测试报警系统回路工作是否正常。TCP/IP网络向上位机发送胶带检测部位图片。

八、使用方法

防撕裂检测装置与输送机动力系统同步供电，装置得电后启动同时给上位机发送启动“开机”信号，装置15秒后进入检测工作状态。

当检测到胶带撕裂或破损时，2S内向上位机发出开关量报警信号“2常开1常闭”，使输送机马上停止运行，TCP/IP网络向上位机发送损坏情况图片及相关信息。

按设备上“电源”按钮，可以在现场开启/关闭检测装置。“远程开关”接口可以接远程开关，控制设备启、停，接通系统启动，断开系统停止。（注：无远程控制时两个端子短接）

面板上“测试”按钮，按下可发送模拟故障信号给上位机“2常开1常闭”，测试报警系统回路工作是否正常。

九、维护保养

1、设备使用时，每次开机前用软棉布清理一次摄像机和光源防护玻璃粉尘、水珠，保持设备表面清洁。设备外壳和防护玻璃表面涂有纳米自洁涂料（寿命6-18个月）。发现使用时镜面容易粘灰尘、水珠时，说明防护镜面上涂料出现磨损，需要再次在防护玻璃表面涂装自洁涂料，使粉尘、水珠不易粘附容易清洗。涂装方法：先用干净软布擦拭干净玻璃表面，再用酒精棉花擦拭，酒精蒸发干后用小海绵蘸纳米涂料均匀擦拭玻璃表面，涂料2小时固化后即可使用。

2、发现防护镜表面附着顽固灰尘、颗粒及油污等污垢时可用带有酒精棉布进行清理。每次使用设备完毕后，应做好设备的清洁工作，应保持设备表面清洁。

3、非用户指定专业操作人员不得随意拆装电器元件及设备的零（部）件，以免损坏电气控制线路，造成设备人为故障，影响设备使用性能。设备发生故障时，请及时与本公司联系，公司将派专业技术人员视频指导或亲临现场进行检修，否则一切损失将由客户自行承担。

4、操作者需做好设备的日常维护、保养工作，定期进行检查，并做好日常保养记录。
